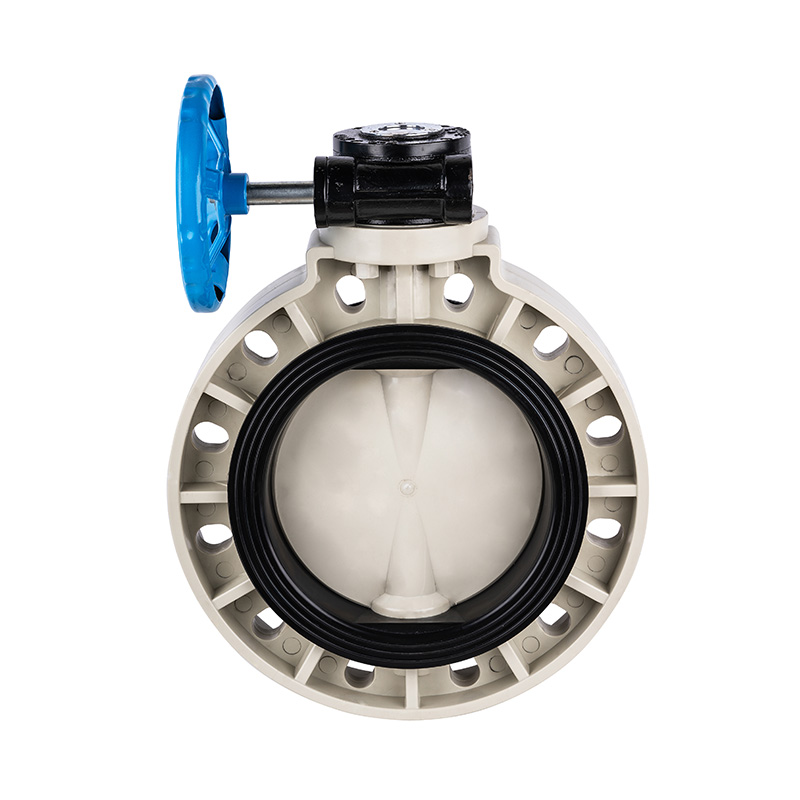

Van bướm bánh răng PPH D371X-10S Tiêu chuẩn DN32-1000 GB

Van bướm bánh răng sâu PPH con dấu trung tâm thủ công con dấu phần mềm DN32-1000 van xử lý bẫy bẫy bằng nhựa công nghiệp và gia dụng
Driver mode: Hướng dẫn sử dụng
Kết nối biểu thức: wafer
Kết cấu: Niêm phong trung tâm
Loại con dấu: Bịt kín thoải mái
Thân van: Bình thường
Mức áp dụng: 1.0Mpa(10bar)
Nhiệt độ làm việc: -20~110°C
Chất liệu bề mặt được giữ kín: Bịt kín mềm
ứng dụng: Sử dụng công nghiệp, sử dụng công nghiệp nước
Thân van: Thép, Thép không gỉ
Thương hiệu: KXPV
Thông số kỹ thuật: DN32-1000
Xuất xứ: Ninh Ba, Chiết Giang

Sản phẩm cấu trúc đặc điểm
1. Van nhỏ và nhẹ nhàng, dễ dàng giải quyết vấn đề và sửa chữa, có thể gắn ở mọi vị trí.
2. Cấu trúc đơn giản và thu gọn, mô-men xoắn vận hành nhỏ và góc quay 90 ° được mở nhanh.
3. Đặc tính dòng cước có xu hướng thẳng và hiệu suất điều chỉnh tốt.

Danh sách ứng dụng giới hạn nhiệt độ

Chất liệu Nhiệt độ trung bình oC Chất liệu Nhiệt độ trung bình oC
PVC-C -20oC~ 95oC PVC-U -5oC~ 45oC
FRPP -20oC~ 120oC PPH -20oC~ 110oC
PVDF 40oC ~ 150oC

Phần vật liệu bảng

Không.

Name

Chất liệu

1

bánh xe băng đảng, hợp kim nhôm

2

Gấu bánh giun Thép

3

data của tôi Nhôm tấm

4

Bu lông lục giác Thép,Thép không gỉ

5

Mũ bánh giun băng đảng, hợp kim nhôm

6

bánh giun băng đảng, hợp kim nhôm

7

Giới hạn lông Thép,Thép không gỉ

8

Cây thông Thép,Thép không gỉ

9

tùy chỉnh hai đầu Thép,Thép không gỉ

10

Đa ốc lục giác Thép,Thép không gỉ

11

Niêm phong cao su EPDM,FPM
12 Tấm van FRPP,PVDF,PVC-C,PVC-U,PPH
13 Thân hình FRPP,PVDF,PVC-C,PVC-U,PPH

Bản vẽ chi tiết lắp ráp bướm loại bánh răng sâu

Phần vật liệu bảng

KHÔNG.

Part name

Chất liệu

Số lượng.

1

bánh xe gang

1

2

bánh giun gang

1

3

Ghim Thép

1

4

Cúp vàng FRPP

4

5

Thân hình FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Tấm van FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Niêm phong cao su EPDM,FPM

1

8

Cây thông Thép,Thép không gỉ

1

Resource list

DN(mm) D1 D2 D3 T n-Φ
GB JtôiS ĐÁPI GB JtôiS ĐÁPI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JtôiS ĐÁPI GB JtôiS TRẢ LỜI I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33,5
