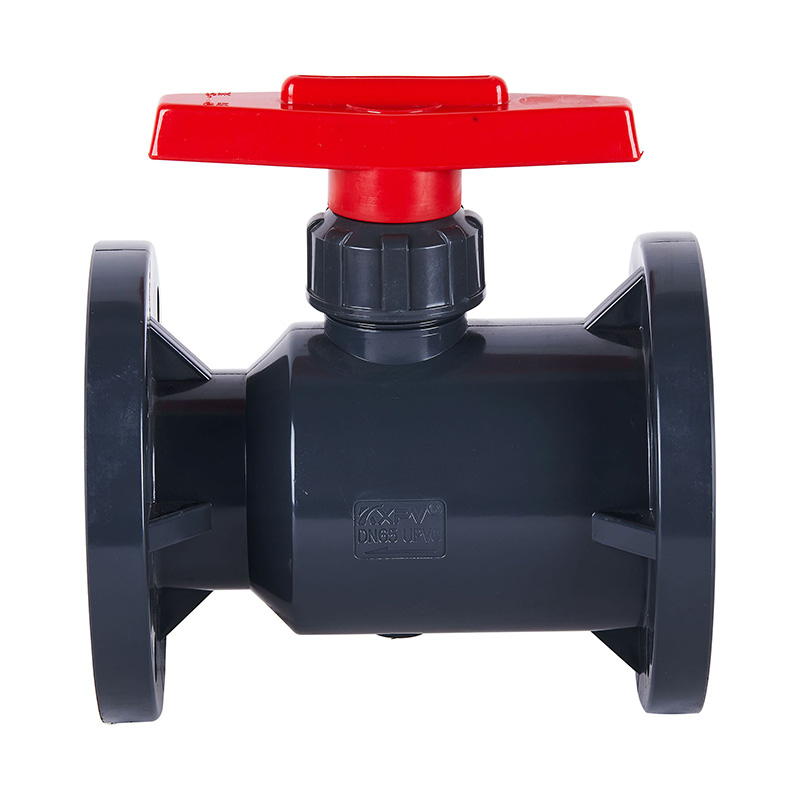

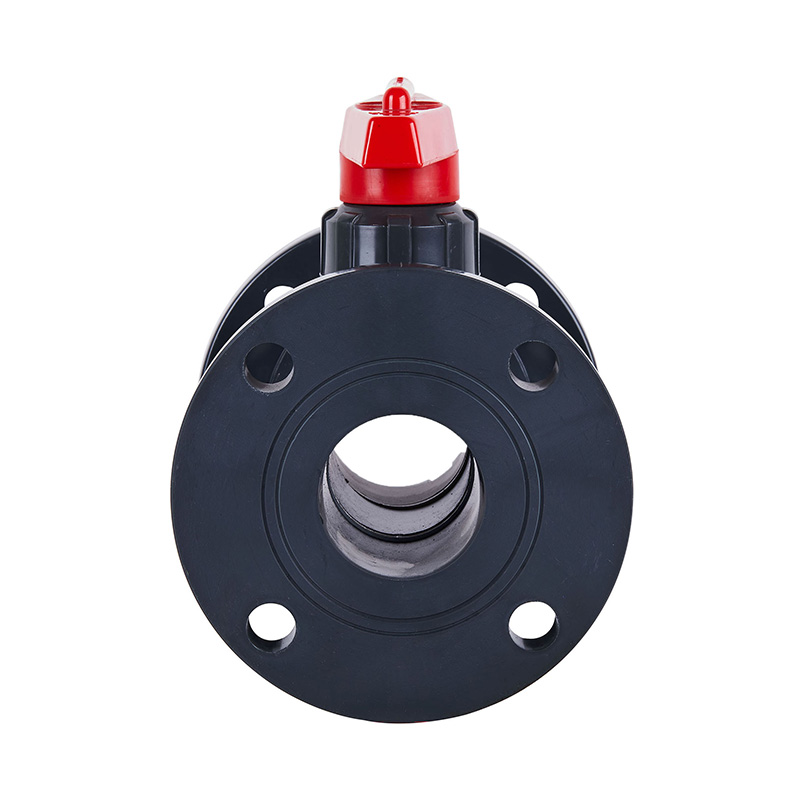

Chất lượng cao chống hóa chất nhiệt độ cao UPVC Van bi mặt bích PVC Tiêu chuẩn ANSI Van nhựa vệ sinh công nghiệp
Mẫu NO.:Q41F-10U
Chất liệu: Nhựa
Hình thức kết nối: Mặt bích
Chế độ lái xe: Bằng tay
Áp suất danh nghĩa: 10kg
Kênh: Loại trực tiếp
Cấu trúc: Van bi cố định
Chức năng: Sử dụng công nghiệp
Nhiệt độ: Nhiệt độ cao
Ứng dụng: Sử dụng công nghiệp, Sử dụng công nghiệp nước, Sử dụng gia đình
Đặc điểm kỹ thuật: DN15-DN100
Tiêu chuẩn: ANSI
Mã HS: 8481804090
| Đặc điểm cấu trúc chíNh |
1. Van bi dòng nhựa kỹ thuật thông qua FRPP, PVDF, CPVC, Nhựa uPVC, PPH, vv là nhựa nhiệt dẻo chống ăn mòn được hình thành trong một lần đúc phun duy nhất và có khả năng chống ăn mòn mạnh mẽ.
2. Con dấu đáng tin cậy, mô-men xoắn đóng mở nhỏ Mô-men xoắn mở và đóng.
3. Khả năng chống chất lỏng nhỏ, Mở / đóng nhanh chóng.
4. cấu trúc đơn giản, xuất hiện đẹp.
| Danh sách giới hạn nhiệt độ ứng dụng |
| Vật chất | Nhiệt độ trung bình ° C | Vật chất | Nhiệt độ trung bình ° C |
| CPVC | -20 ℃ ~ 95 ℃ | PPH | -20 ℃ ~ 110 ℃ |
| UPVC | -0 ℃ ~ 65 ℃ | PVDF | -40 ℃ ~ 150 ℃ |
| FRPP | -14 ℃ ~ 90 ℃ |
Bản vẽ chi tiết lắp ráp van bi hình thức
| Bảng nguyên liệu phần |
| Không. | Tên | Vật chất |
| 1 | Xử lý | Hợp kim nhôm |
| 2 | Giữ lại Đai ốc | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH |
| 3 | Phích cắm bên trong | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH |
| 4 | Thân cây | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH |
| 5 | Con dấu thân | PTFE |
| 6 | Bóng kín | PTFE |
| 7 | Ghế niêm phong | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH |
| 8 | Trái bóng | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH |
| 9 | Thân hình | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH |
| Danh sách thứ nguyên |
| DN (mm) | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15 (1/2 ") | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4 ") | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1 ") | 120 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4 ") | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2 ") | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2 ") | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2 ") | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3 ") | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4 ") | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125 (5 ") | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150 (6 ") | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200 (8 ") | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250 (10 ") | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12 ") | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
| Vị trí: | Trung Quốc |
| Loại hình kinh doanh: | Nhà sản xuất, xuất khẩu |
| Thương hiệu: | |
| Giấy chứng nhận: | |
| Người mẫu: | |
| Điều kiện thanh toán và giao hàng: | |
| Số lượng đặt hàng tối thiểu: | |
| Giá: | Tư vấn |
| Chi tiết đóng gói: | |
| Thời gian giao hàng: | |
| Phương thức thanh toán: |
Một nhà sản xuất chuyên nghiệp với sản phẩm chất lượng, giá cả hợp lý và dịch vụ tốt.
