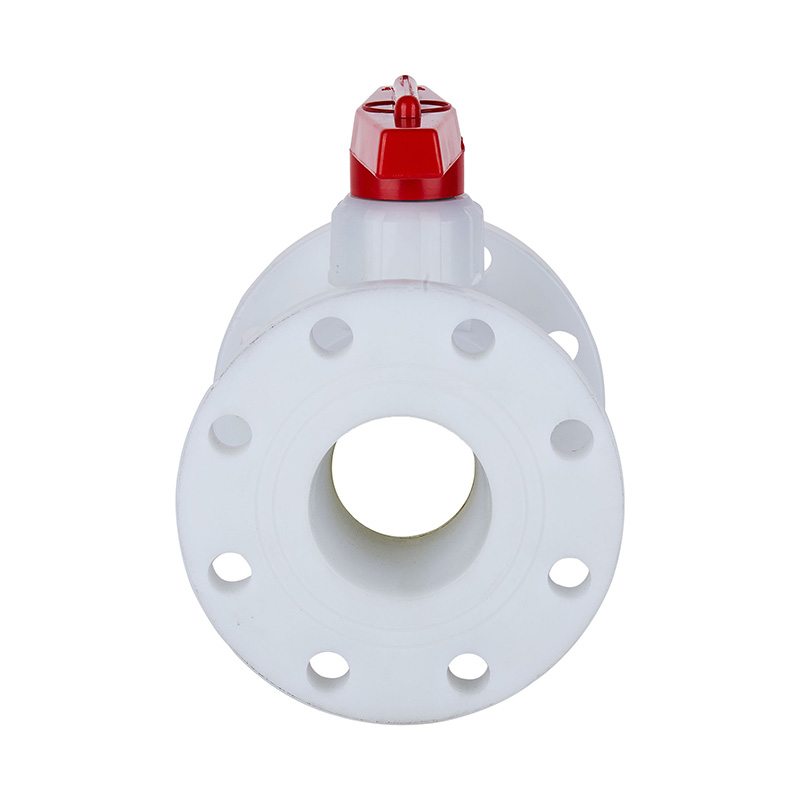

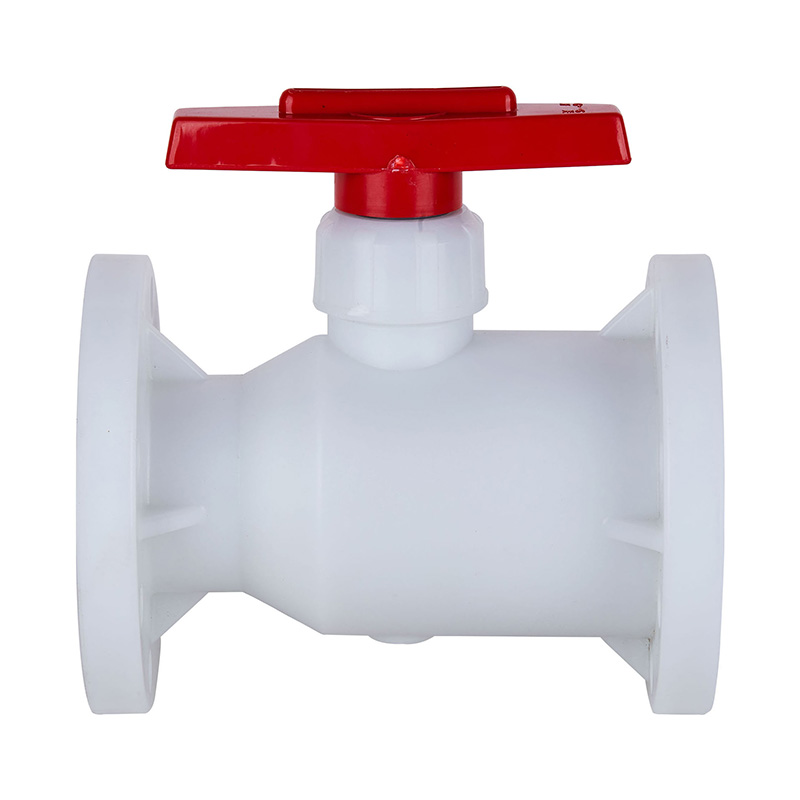

Van bi mặt bích FRPP Q41F-10S DN15-300 GB Tiêu chuẩn

FRPP/Rpp Dạng thân DN15-DN100 Van bi thẳng loại mặt bích nhựa nhiệt độ cao Van bi cố định dùng cho nước công nghiệp
Mẫu số: Q41F-10S
Chất liệu: Nhựa
Hình thức kết nối: Mặt bích
Chế độ lái xe: Hướng dẫn sử dụng
Áp suất danh nghĩa: 10kg
Kênh: Loại thẳng
Kết cấu: Van bi cố định
Chức năng: Van bypass
Nhiệt độ: Nhiệt độ cao
ứng dụng: Sử dụng công nghiệp, sử dụng công nghiệp nước
Đặc điểm kỹ thuật: DN15-DN100
Xuất xứ: Ninh Ba, Chiết Giang
Mã HS: 8481804090

Cấp áp suất: 1.0Mpa(10bar)

Đặc điểm cấu trúc sản phẩm

1. Van bi dòng nhựa kỹ thuật sử dụng FRPP, PVDF, PVC-C, PVC-U, PPH, v.v., nhựa nhiệt dẻo chống ăn mòn được hình thành trong một lần ép phun duy nhất và có khả năng chống ăn mòn mạnh.
2. Con dấu đáng tin cậy, mô-men xoắn mở và đóng nhỏ Mô-men xoắn mở và đóng.
3. Kháng chất lỏng nhỏ, Đóng/mở nhanh chóng.
4. Cấu trúc đơn giản, ngoại hình đẹp.

Danh sách giới hạn nhiệt độ ứng dụng

Chất liệu Nhiệt độ trung bình oC Chất liệu Nhiệt độ trung bình oC
PVC-C -20oC~ 95oC PVC-U -5oC~ 45oC
FRPP -20oC~ 120oC PPH -20oC~ 110oC
PVDF 40oC ~ 150oC

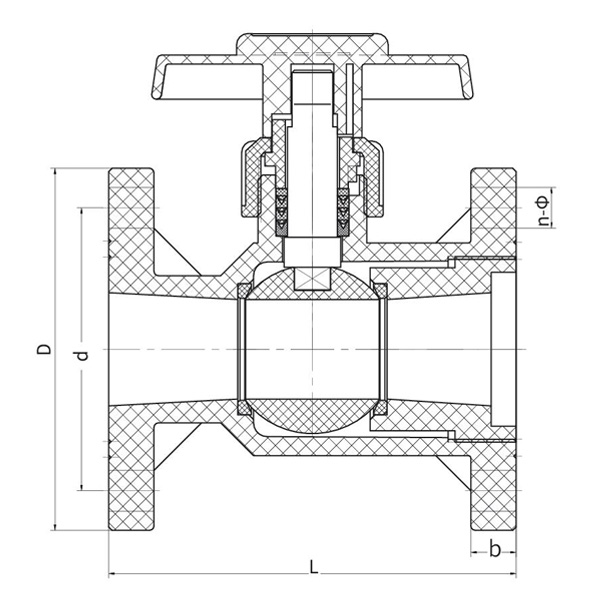

Bản vẽ chi tiết lắp ráp van bi

Bảng vật liệu phần

Không. Tên Chất liệu
1 Xử lý Chất liệu hợp kim
2 Giữ lại đai ốc FRPP, PVDF, PVC-U, PVC-C, PPH
3 Vòng định vị FRPP, PVDF, PVC-U, PVC-C, PPH
4 Thân cây FRPP, PVDF, PVC-U, PVC-C, PPH
5 Thân cây seal PTFE
6 Bóng kín PTFE
7 Ghế niêm phong FRPP, PVDF, PVC-U, PVC-C, PPH
8 Bóng FRPP, PVDF, PVC-U, PVC-C, PPH
9 Thân hình FRPP, PVDF, PVC-U, PVC-C, PPH
Danh sách thứ nguyên

DN(mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
