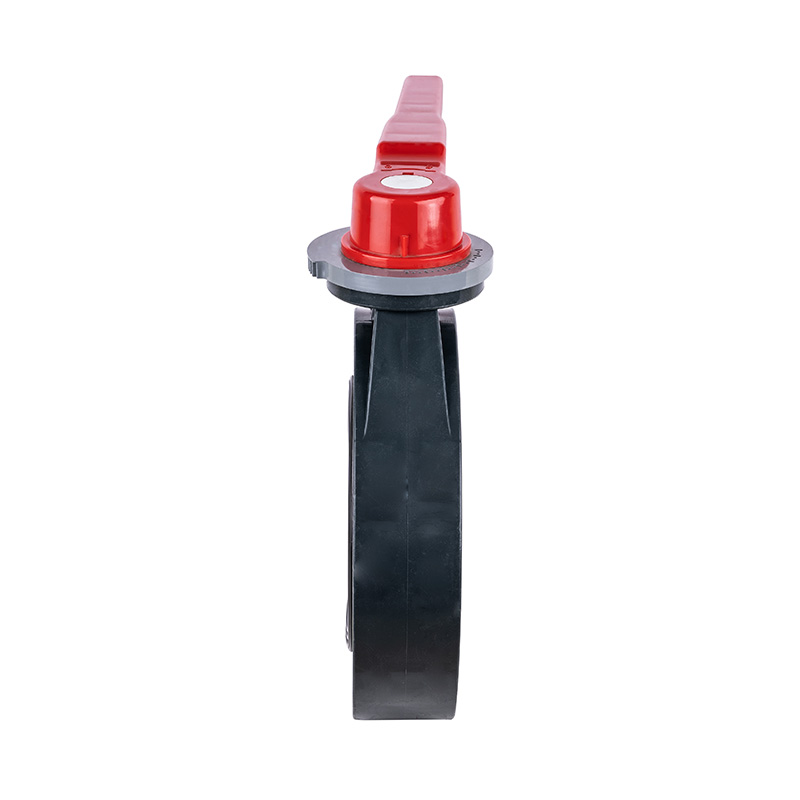

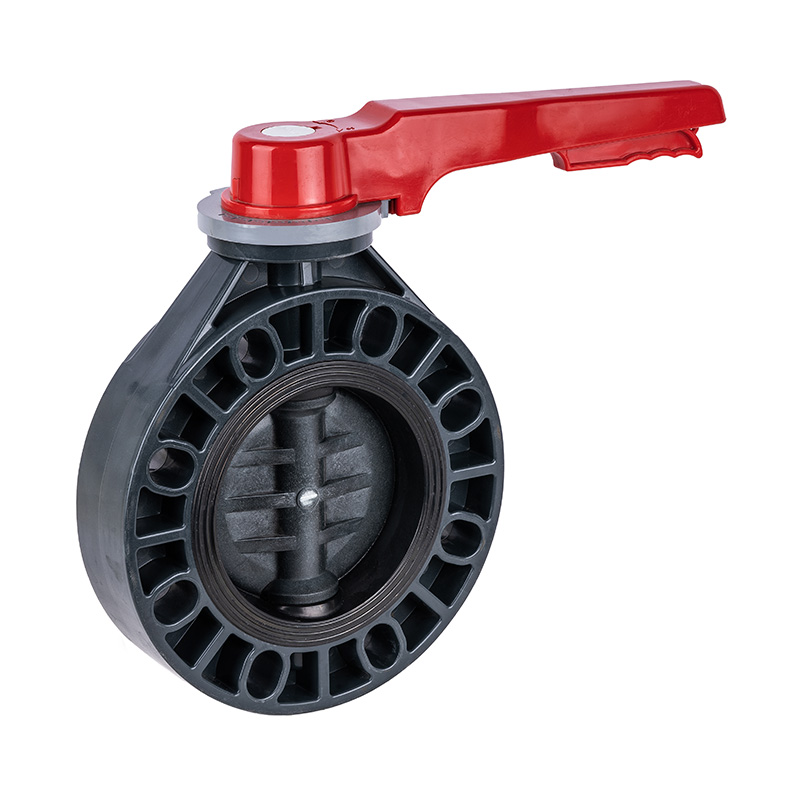

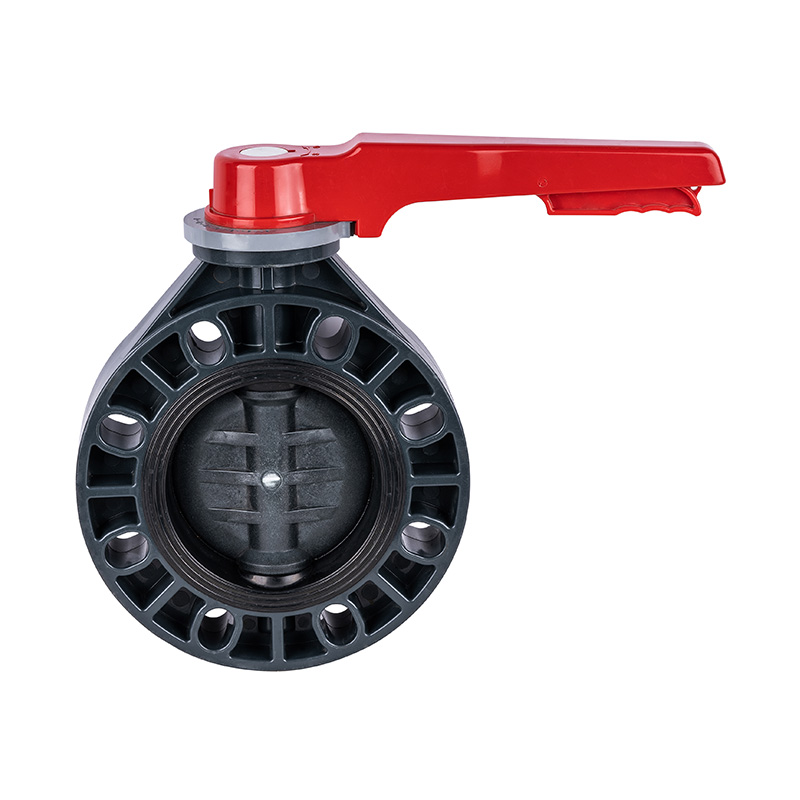

Van bướm tay cầm PVC-U D71X-10U DN15-200 GB Tiêu chuẩn

Hàng Mới Về PVC-U Tay Đòn Bẩy Van Bướm DN15-200 Công Nghiệp Mềm Kín Trung Tâm Niêm Phong Van Nhựa
Số mô hình: DN15-200
Chế độ lái xe: Hướng dẫn sử dụng
Hình thức kết nối: wafer
Kết cấu: Niêm phong trung tâm
Mẫu dấu: Buộc niêm phong
Thân van: Bình thường
Cấp áp suất: 1.0Mpa(10bar)
Nhiệt độ làm việc: -5 ~ 45oC
Chất liệu bề mặt bịt kín: Bịt kín mềm
ứng dụng: Sử dụng công nghiệp, sử dụng công nghiệp nước
Thân cây: Thép, thép không gỉ
Thương hiệu: KXPV
Đặc điểm kỹ thuật: DN15-200
Xuất xứ: Ninh Ba, Chiết Giang

Đặc điểm cấu trúc sản phẩm
1. Van nhỏ và nhẹ, dễ tháo rời và sửa chữa, có thể lắp đặt ở mọi vị trí.
2. Cấu trúc đơn giản và nhỏ gọn, mô-men xoắn vận hành nhỏ và góc quay 90 ° được mở nhanh chóng.
3. Đặc tính dòng chảy có xu hướng thẳng và hiệu suất điều chỉnh tốt.
Danh sách giới hạn nhiệt độ ứng dụng

Chất liệu Nhiệt độ trung bình oC Chất liệu Nhiệt độ trung bình oC
PVC-C -20oC~ 95oC PVC-U -5oC~ 45oC
FRPP -20oC~ 120oC PPH -20oC~ 110oC
PVDF 40oC ~ 150oC

Bảng vật liệu phần

Không.

Tên

Chất liệu

1

Đầu xử lý

Chất liệu hợp kim

2

Đai ốc lục giác

Thép, thép không gỉ

3

xử lý

Chất liệu hợp kim

4

Thân cây

Thép, thép không gỉ

5

mùa xuân

Thép

6

Điều chỉnh tấm định vị

Chất liệu hợp kim

7

Ghim

Thép

8

Thanh định vị

Chất liệu hợp kim

9

Thân hình

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Niêm phong cao su

EPDM,FPM

11

Đĩa

FRPP,PVDF,PVC-C,PVC-U,PPH

Bản vẽ chi tiết lắp ráp van bướm

Bảng vật liệu phần

KHÔNG.

Tên bộ phận

Chất liệu

Số lượng.

1

xử lý

Chất liệu hợp kim

1

2

Thanh định vị

Chất liệu hợp kim

1

3

Tấm định vị

Chất liệu hợp kim

1

4

Cúp hạt

FRPP

4

5

Thân hình

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Đĩa

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Niêm phong cao su

EPDM, FPM

1

8

Thân cây

Thép, thép không gỉ

1

9

Ghim

Chất liệu hợp kim

1

Danh sách thứ nguyên

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33,5
