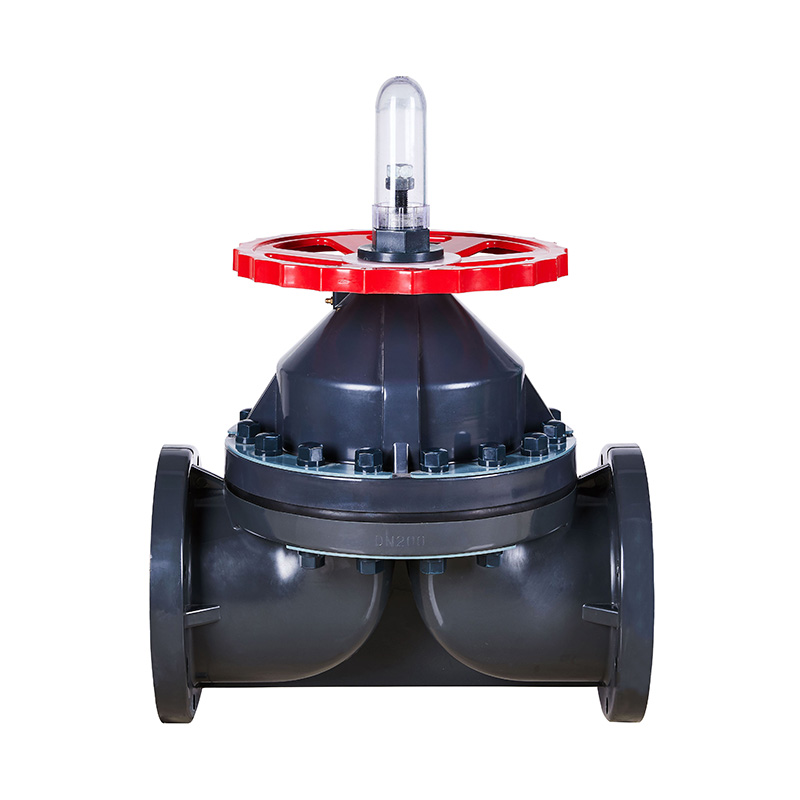

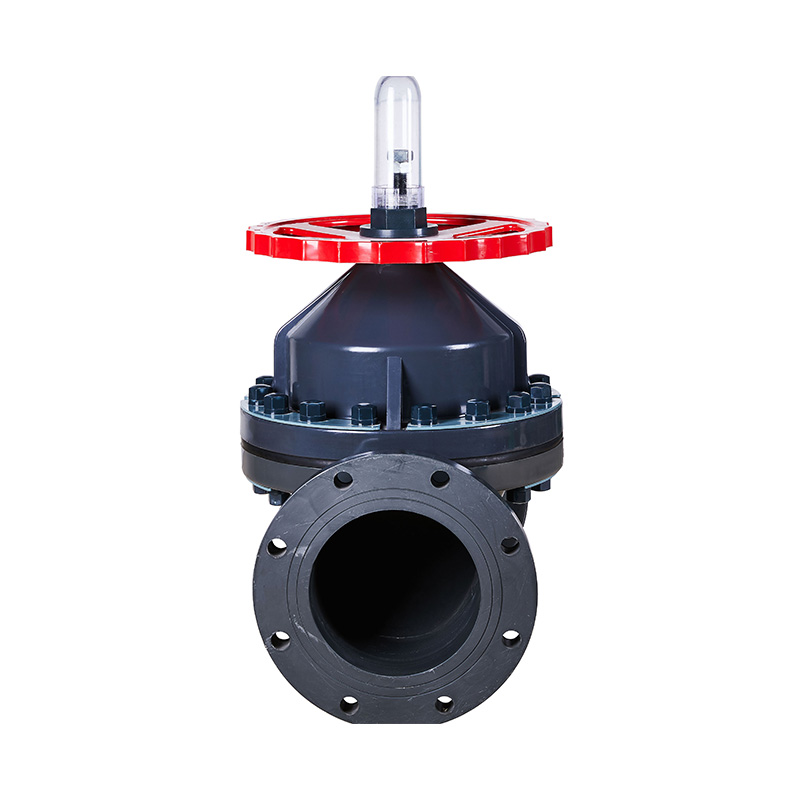

Nhà máy bán nóng trực tiếp DN15-DN250 nhiệt độ cao Thiết kế mới nhất Van màng nhựa mặt bích UPVC mới cho nhà máy hóa chất
Ứng dụng: Chung
Nhiệt độ của phương tiện: Nhiệt độ cao, nhiệt độ trung bình
Sức mạnh: Hướng dẫn sử dụng
Phương tiện: Axit
Kích thước cổng: DN15-DN250
Cấu trúc: Cơ hoành
Tên sản phẩm: Van màng uPVC
Kết nối: Kết thúc mặt bích
Giấy chứng nhận: ISO9001
Trung bình: Axit
Áp suất làm việc: 0-10bar
Loại van: 1 chiều
Con dấu: EPDM F46
Thời gian giao hàng: 7 ngày
MOQ: 1 mảnh
| Đặc điểm cấu trúc chíNh |
1.Màng bịt kín được làm bằng F46 hoặc PFA ， số lần gấp là ≥120000 lần ， và khả năng chống ăn mòn tương đương với F4.
2. Áp dụng cơ cấu nâng trục vít ， lực đóng mở rất lớn và độ ổn định tốt.
| Danh sách giới hạn nhiệt độ ứng dụng |
| Vật chất | Nhiệt độ trung bình ° C | Vật chất | Nhiệt độ trung bình ° C |
| CPVC | -20 ℃ ~ 95 ℃ | PPH | -20 ℃ ~ 110 ℃ |
| Nhựa uPVC | -0 ℃ ~ 65 ℃ | PVDF | -40 ℃ ~ 150 ℃ |
| FRPP | -14 ℃ ~ 90 ℃ |

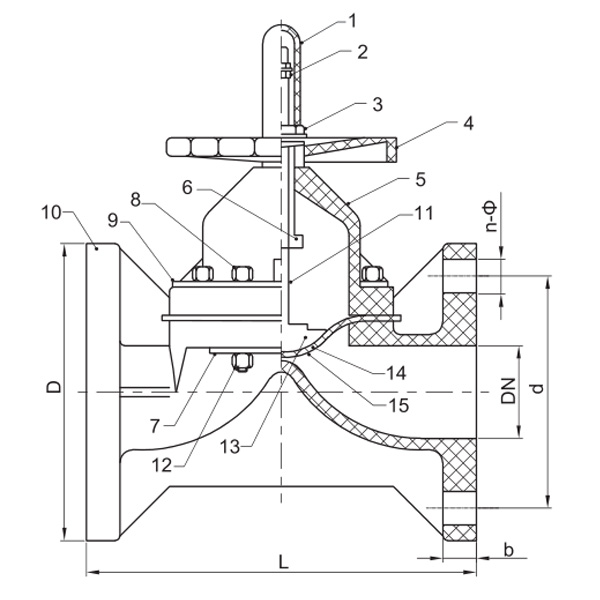

| Bản vẽ chi tiết lắp ráp van màng |
| Không. | Tên | Vật chất |
| 1 | Giới hạn che phủ | BẰNG |
| 2 | Stud | Thép không gỉ. |
| 3 | Giữ lại Đai ốc | FRPP |
| 4 | Máy giặt | FRPP |
| 5 | Bánh xe | Vật liệu hợp kim |
| 6 | Platen | Thép không gỉ |
| 7 | Đinh tán và Đai ốc hai đầu | Thép không gỉ |
| 8 | Ca bô | FRPP 、 PVDF 、 Nhựa uPVC 、 CPVC 、 PPH |
| 9 | Yoke Nut | Thép Ht300 |
| 10 | Thân cây | Thép không gỉ |
| 11 | Đĩa | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH 、 Thép 、 Thép không gỉ 、 C.I.FRP |
| 12 | Flim | EPDM 、 FPM |
| 13 | Cơ hoành | F46.PFA |
| 14 | Thân hình | FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH |
| 15 | Platen | Thép không gỉ |
| Danh sách áp suất làm việc và nhiệt độ làm việc |
| Calibe / MPa / ℃ | FRPP | PVDF | UPVC | CPVC | ||||||||
| 14-40 | 41-60 | 61-100 | 40-60 | 61-90 | 91-140 | 20-40 | 41-60 | 61-80 | 0-40 | 41-60 | 61-90 | |
| 15 (1/2 ") | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
| 20 (3/4 ") | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
| 25 (1 ") | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
| 32 (11/4 ") | 0.7 | 0.7 | 0.6 | 1 | 0.9 | 0.7 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.6 |
| 40 (11/2 ") | 0.7 | 0.7 | 0.6 | 0.8 | 0.7 | 0.5 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 50 (2 ") | 0.7 | 0.7 | 0.6 | 0.8 | 0.6 | 0.5 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 65 (21/2 ") | 0.7 | 0.7 | 0.6 | 0.8 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 80 (3 ") | 0.7 | 0.7 | 0.6 | 0.7 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 100 (4 ") | 0.7 | 0.7 | 0.6 | 0.6 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.6 | 0.5 |
| 125 (5 ") | 0.5 | 0.5 | 0.4 | 0.5 | 0.4 | 0.3 | 0.5 | 0.5 | 0.4 | 0.5 | 0.5 | 0.4 |
| 150 (6 ") | 0.5 | 0.5 | 0.4 | 0.5 | 0.3 | 0.2 | 0.5 | 0.5 | 0.4 | 0.5 | 0.4 | 0.3 |
| 200 (8 ") | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | 0.25 |
| 250 (10 ") | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | 0.2 |
| Danh sách thứ nguyên |
| DN (mm) | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15 (1/2 ") | 95 | 65 | 70 | 2.38 | 125 | 14 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4 ") | 105 | 75 | 75 | 2.76 | 135 | 18 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1 ") | 115 | 85 | 90 | 3.13 | 145 | 18 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4 ") | 135 | 100 | 100 | 3.45 | 160 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2 ") | 145 | 110 | 105 | 3.88 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2 ") | 160 | 125 | 120 | 4.74 | 210 | 21 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2 ") | 180 | 145 | 140 | 5.49 | 250 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3 ") | 195 | 160 | 150 | 6 | 300 | 24 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4 ") | 215 | 180 | 175 | 7.5 | 350 | 26 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125 (5 ") | 245 | 210 | 210 | 8.5 | 400 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150 (6 ") | 280 | 240 | 240 | 9.51 | 455 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200 (8 ") | 335 | 295 | 290 | 11.75 | 570 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250 (10 ") | 390 | 350 | 355 | 14.25 | 680 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12 ") | 445 | 400 | 400 | 17 | 680 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
| Vị trí: | Trung Quốc |
| Loại hình kinh doanh: | Nhà sản xuất, xuất khẩu |
| Thương hiệu: | |
| Giấy chứng nhận: | |
| Người mẫu: | |
| Điều kiện thanh toán và giao hàng: | |
| Số lượng đặt hàng tối thiểu: | |
| Giá: | Tư vấn |
| Chi tiết đóng gói: | |
| Thời gian giao hàng: | |
| Phương thức thanh toán: |
