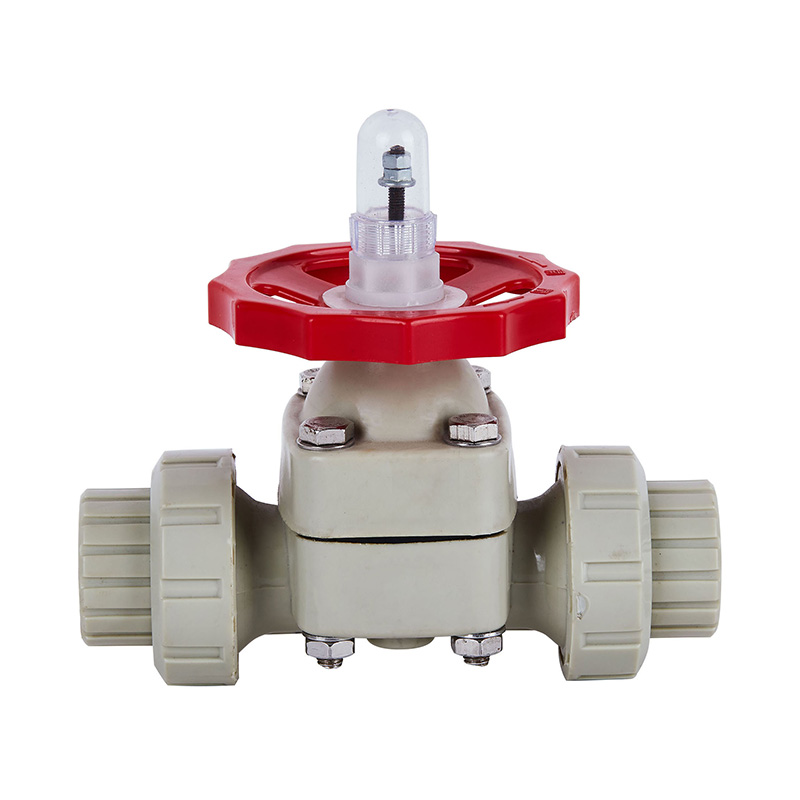

Van màng kép liên hiệp DN25

Van màng kép liên hiệp DN25

Hiệu suất cao Van màng kép nhựa PPH chất lượng cao cho ngành cấp nước và hóa chất

Ứng dụng: Chung, cấp thoát nước, công nghiệp hóa chất

Loại kết nối: ổ cắm công đoàn hoặc ren với đường ống

Nhiệt độ của phương tiện: Nhiệt độ bình thường

Sức mạnh: Hướng dẫn sử dụng

Phương tiện: Nước, chất lỏng hóa học

Kích thước cổng: 20-110mm

Kích thước: 1/2 "-10"

Nhiệt độ: -10 ~ 120 C

Kết nối: van màng công đoàn

Vật liệu thân: CPVC, FRPP, PPH, PVDF

Giấy chứng nhận: ISO9001: 2008 CE

Tiêu chuẩn: DIN ANSI ASTM JIS BS CNS

0086 180 6712 3173 Liên hệ với chúng tôi
PREV：No previous article
NEXT：Van màng điện PVDF DN15-300
  • Sự miêu tả
  • Thông tin bổ sung
  • Đặc điểm cấu trúc chíNh

    1.Màng bịt kín được làm bằng F46 hoặc PFA ， số lần gấp là ≥120000 lần ， và khả năng chống ăn mòn tương đương với F4.

    2. Áp dụng cơ cấu nâng trục vít ， lực đóng mở rất lớn và độ ổn định tốt.

    Danh sách giới hạn nhiệt độ ứng dụng

    Vật chất Nhiệt độ trung bình ° C Vật chất Nhiệt độ trung bình ° C
    CPVC -20 ℃ ~ 95 ℃ PPH -20 ℃ ~ 110 ℃
    Nhựa uPVC -0 ℃ ~ 65 ℃ PVDF -40 ℃ ~ 150 ℃
    FRPP -14 ℃ ~ 90 ℃

    Bản vẽ chi tiết lắp ráp van màng

    Không. Tên Vật chất
    1 Giới hạn che phủ BẰNG
    2 Stud Thép không gỉ.
    3 Giữ lại Đai ốc FRPP
    4 Máy giặt FRPP
    5 Bánh xe Vật liệu hợp kim
    6 Platen Thép không gỉ
    7 Đinh tán và Đai ốc hai đầu Thép không gỉ
    8 Ca bô FRPP 、 PVDF 、 Nhựa uPVC 、 CPVC 、 PPH
    9 Yoke Nut Thép Ht300
    10 Thân cây Thép không gỉ
    11 Đĩa FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH 、 Thép 、 Thép không gỉ 、 C.I.FRP
    12 Flim EPDM 、 FPM
    13 Cơ hoành F46.PFA
    14 Thân hình FRPP 、 PVDF 、 UPVC 、 CPVC 、 PPH
    15 Platen Thép không gỉ

    Danh sách áp suất làm việc và nhiệt độ làm việc

    Calibe / MPa / ℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15 (1/2 ")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20 (3/4 ")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25 (1 ")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32 (11/4 ")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40 (11/2 ")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50 (2 ")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65 (21/2 ")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80 (3 ")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100 (4 ")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125 (5 ")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150 (6 ")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200 (8 ")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10 ")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Danh sách thứ nguyên

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2 ")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4 ")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1 ")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4 ")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2 ")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2 ")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2 ")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3 ")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4 ")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5 ")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6 ")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8 ")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10 ")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12 ")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25
