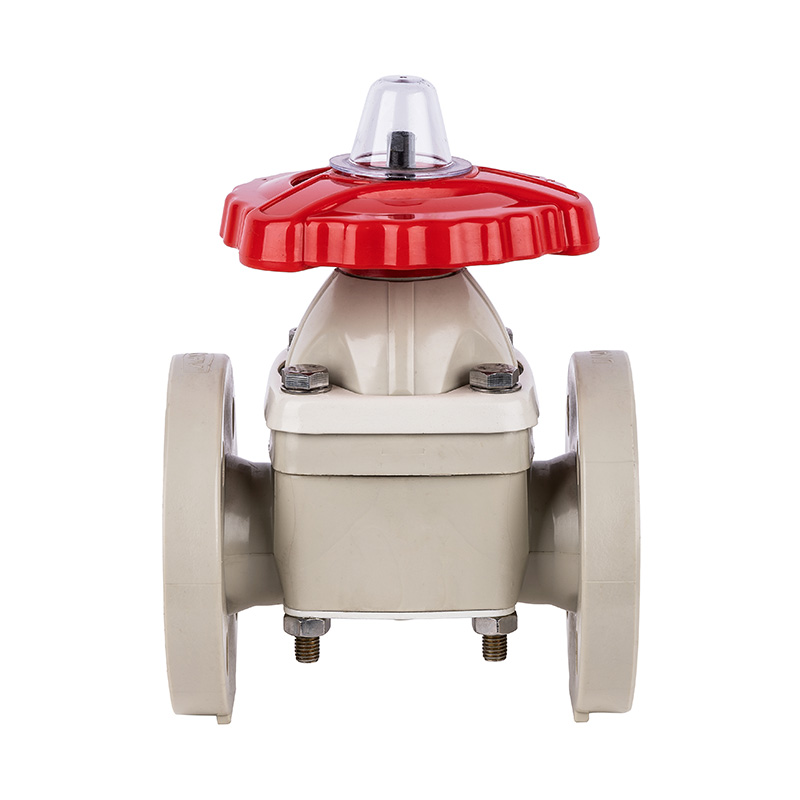

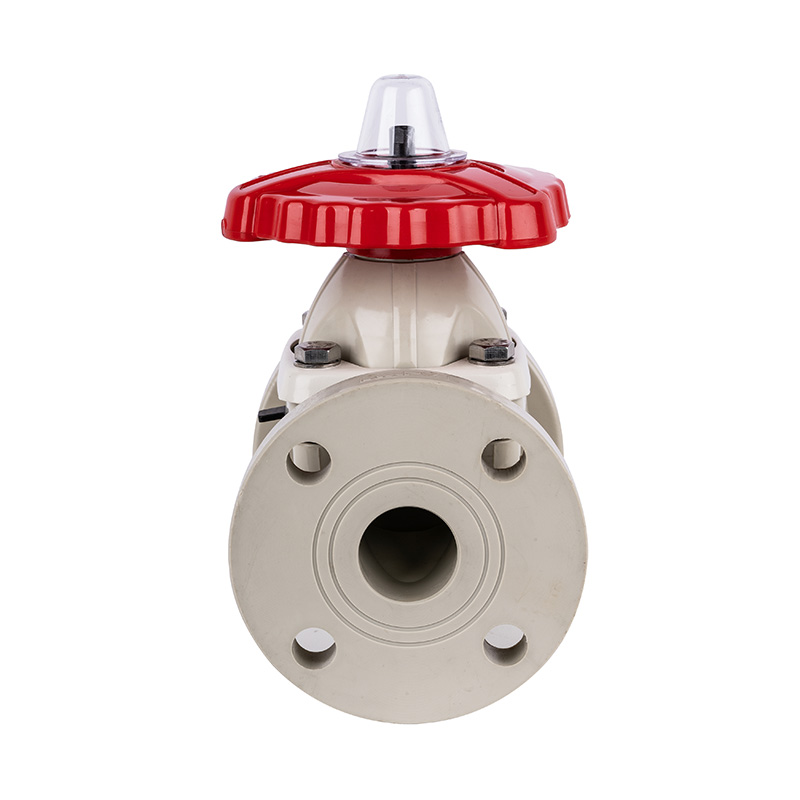

Van màng mặt bích PPH G41F-10S DN15-300 GB Tiêu chuẩn

Van màng mặt bích PPH G41F-10S DN15-300 GB Tiêu chuẩn

Hướng dẫn sử dụng con dấu mềm nhiệt độ cao công nghiệp thông qua van màng PPH bằng nhựa để cấp nước
ứng dụng: Cấp nước chung
Nhiệt độ của môi trường: Nhiệt độ cao, Nhiệt độ trung bình
Nguồn: Bằng tay
Phương tiện: Axit
Kích thước cổng: DN15-DN300
Kết cấu: Màng ngăn
Tên sản phẩm: Van màng PPH
kết nối: Kết thúc mặt bích
Chứng nhận: ISO9001
Cấp áp suất: 1.0Mpa(10bar)
Loại van: 1 chiều
Con dấu: EPDM F46
Thời gian giao hàng: 7 ngày
MOQ: 1 cái

Liên hệ với chúng tôi
TRƯỚCV：Van màng mặt bích PVC-C G41F-10V DN15-300 GB Tiêu chuẩn
TIẾP THEO：Van màng mặt bích FRPP G41F-10S Tiêu chuẩn DN15-300 GB
Đặc điểm cấu trúc sản phẩm
1. Màng ngăn được làm bằng F46 hoặc PFA, số lần gấp ≥120000 lần và khả năng chống ăn mòn tương đương với F4.
2. Áp dụng cấu trúc nâng trục vít, lực đóng mở rất lớn và độ ổn định tốt.

Danh sách giới hạn nhiệt độ ứng dụng

Chất liệu Nhiệt độ trung bình oC Chất liệu Nhiệt độ trung bình oC
PVC-C -20oC~ 95oC PVC-U -5oC~ 45oC
FRPP -20oC~ 120oC PPH -20oC~ 110oC
PVDF 40oC ~ 150oC

Bản vẽ chi tiết lắp ráp van màng
Không. Tên Chất liệu
1 Giới hạn bảo hiểm NHƯ
2 học sinh Thép, thép không gỉ
3 Giữ lại đai ốc FRPP
4 Máy giặt FRPP
5 bánh xe Chất liệu hợp kim
6 trục lăn Thép, thép không gỉ
7 Stud hai đầu và Nut Thép, thép không gỉ
8 nắp ca-pô FRPP,PVDF,PVCC,PVC-U,PPH
9 Hạt ách Thép, đồng Thép Ht300
10 Thân cây Thép, thép không gỉ
11 Tấm van gang, FRPP, PVDF, PVC-U, PVC-C, PPH,
Thép, thép không gỉ、C.1.FRP
12 Flim EPDM,FPM
13 Cơ hoành F46.PFA.PTFE
14 Thân hình FRPP,PVDF,PVCC,PVC-U,PPH
15 trục lăn Thép, thép không gỉ

Danh sách áp suất làm việc và nhiệt độ làm việc

Cỡ nòng/MPa/oC

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Danh sách thứ nguyên

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
