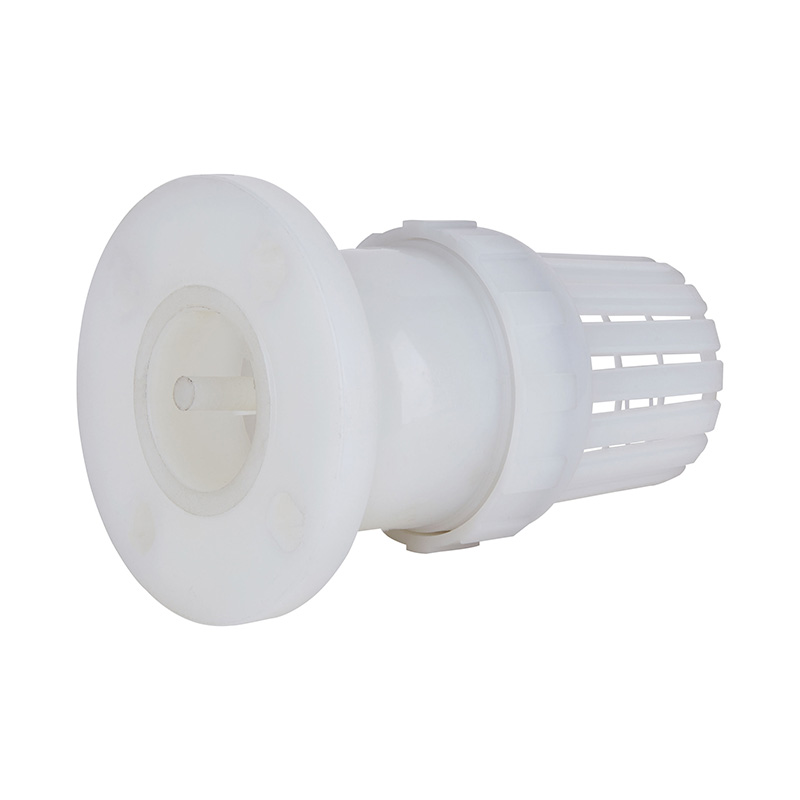

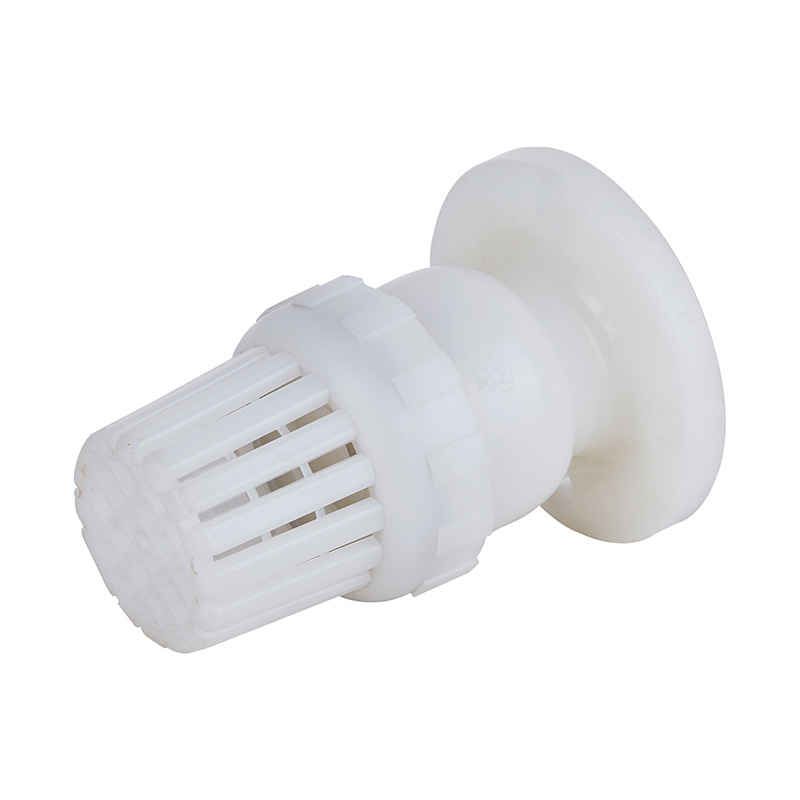

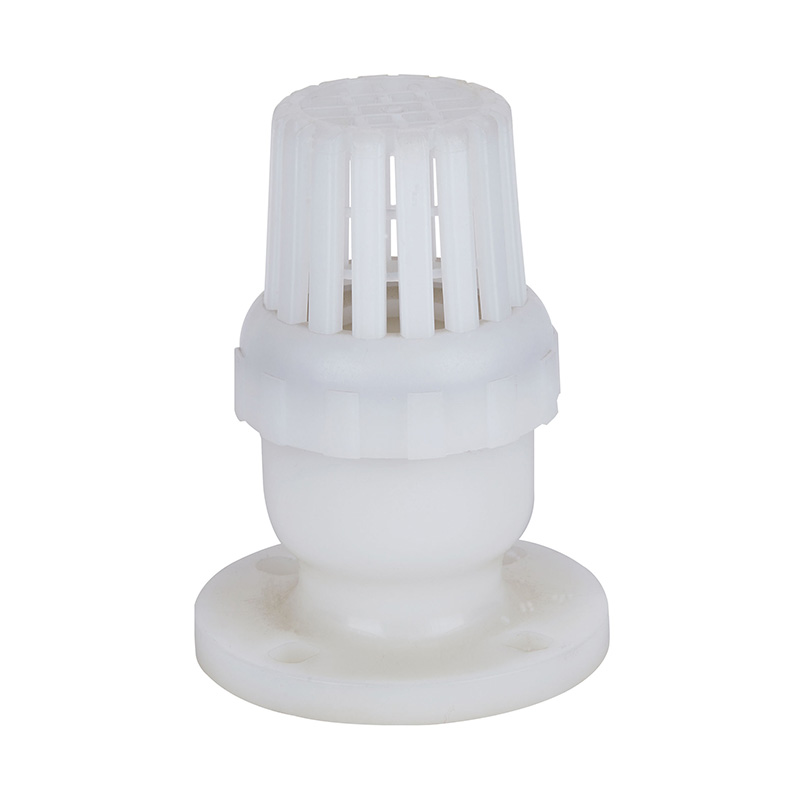

Chất lượng vượt trội Van đáy PVDF trắng hoàn toàn kín Van chân công nghiệp nhựa pvdf DN50-DN300
Loại: Van chân
Xuất xứ: Trung Quốc
Thương hiệu: KXPV
Số mô hình: H11F-10F
Ứng dụng: Chung
Nhiệt độ của phương tiện: Nhiệt độ trung bình, Nhiệt độ bình thường
Sức mạnh: Hướng dẫn sử dụng
Phương tiện: Axit
Kích thước cổng: DN50-DN300
Cấu trúc: Phích cắm
Tên sản phẩm: Van đáy
Thời gian giao hàng: 7 ngày
MOQ: 2 mảnh
Màu trắng
Kích thước: DN50-300
| Bảng nguyên liệu phần |
| Không. | Tên | Vật chất |
| 1 | Mặt nạ mạng | FRPP, PVDF, CPVC, UPVC, PPH |
| 2 | Tiệc tùng | FRPP, PVDF, CPVC, UPVC, PPH |
| 3 | Miếng đệm cao su | EPDM, FPM |
| 4 | Hạt | FRPP, PVDF, CPVC, UPVC, PPH |
| 5 | Cao su, tẩy | EPDM, FPM |
| 6 | Pít tông | FRPP, PVDF, CPVC, UPVC, PPH |
| 7 | Thân hình | FRPP, PVDF, CPVC, UPVC, PPH |
Bản vẽ chi tiết lắp ráp van đáy
| Đặc điểm cấu trúc chính |
1.Kích thước từ DN50 đến DN150 là sản phẩm tiêu chuẩn.
2. từ DN200 đến DN300 có thể đáp ứng yêu cầu của khách hàng để sản xuất.
3. hoàn toàn niêm phong.
4. tổn thất áp suất nhỏ hơn.
5. hiệu suất thủy lực tốt.
6. cài đặt và sử dụng đơn giản
| Bảng nguyên liệu phần |
| Không. | Tên | Vật chất |
| 1 | Thân hình | FRPP, PVDF, CPVC, UPVC, PPH |
| 2 | Pít tông | FRPP, PVDF, CPVC, UPVC, PPH |
| 3 | Con dấu cao su | EPDM, FPM |
| 4 | Hạt | FRPP, PVDF, CPVC, UPVC, PPH |
| 5 | Niêm phong | EPDM, FPM |
| 6 | Vách ngăn | FRPP, PVDF, CPVC, UPVC, PPH |
| 7 | Mặt nạ mạng | FRPP, PVDF, CPVC, UPVC, PPH |
| Danh sách thứ nguyên |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15 (1/2 ") | 105 | 65 | 70 | 2.38 | 140 | 15 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 20 (3/4 ") | 105 | 75 | 75 | 2.76 | 168 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 25 (1 ") | 115 | 85 | 90 | 3.13 | 189 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 32 (1/2 ") | 135 | 100 | 100 | 3.45 | 210 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 40 (13/4 ") | 145 | 110 | 105 | 3.88 | 238 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 50 (2 ") | 160 | 125 | 120 | 4.74 | 215 | 17 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 65 (21/2 ") | 170 | 145 | 140 | 5.49 | 235 | 14 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 80 (3 ") | 192 | 160 | 150 | 6 | 265 | 21 | 8-Φ18X20 | 8-Φ19 | 4-Φ19 |
| 100 (4 ") | 220 | 180 | 175 | 7.5 | 315 | 23 | 8-Φ18X20 | 8-Φ19 | 8-Φ19 |
| 125 (5 ") | 250 | 210 | 210 | 8.5 | 335 | 31 | 8-Φ19 | 8-Φ23 | 8-Φ22 |
| 150 (6 ") | 282 | 240 | 240 | 9.51 | 335 | 31 | 8-Φ21 | 8-Φ23 | 8-Φ22 |
| 200 (8 ") | 335 | 295 | 290 | 11.75 | 380 | 32 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10 ") | 395 | 350 | 355 | 14.25 | 550 | 37 | 12-Φ25 | 12-Φ25 | 12-Φ25 |
| 300 (12 ") | 445 | 400 | 400 | 17 | 550 | 40 | 12-Φ25 | 16-Φ25 | 12-Φ25 |
| Vị trí: | Trung Quốc |
| Loại hình kinh doanh: | Nhà sản xuất, xuất khẩu |
| Thương hiệu: | |
| Giấy chứng nhận: | |
| Người mẫu: | |
| Điều kiện thanh toán và giao hàng: | |
| Số lượng đặt hàng tối thiểu: | |
| Giá: | Tư vấn |
| Chi tiết đóng gói: | |
| Thời gian giao hàng: | |
| Phương thức thanh toán: |
