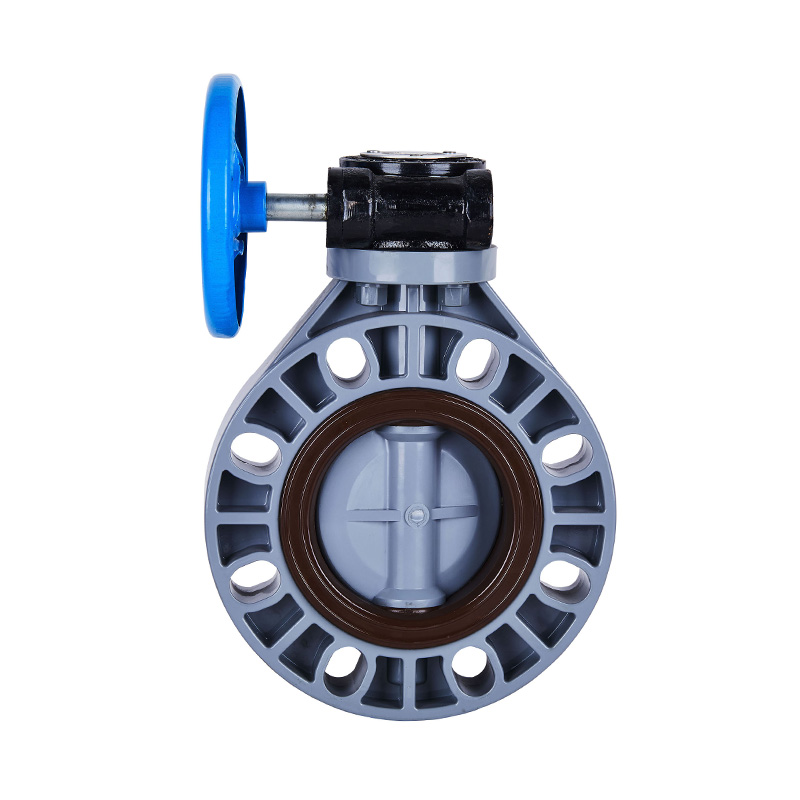

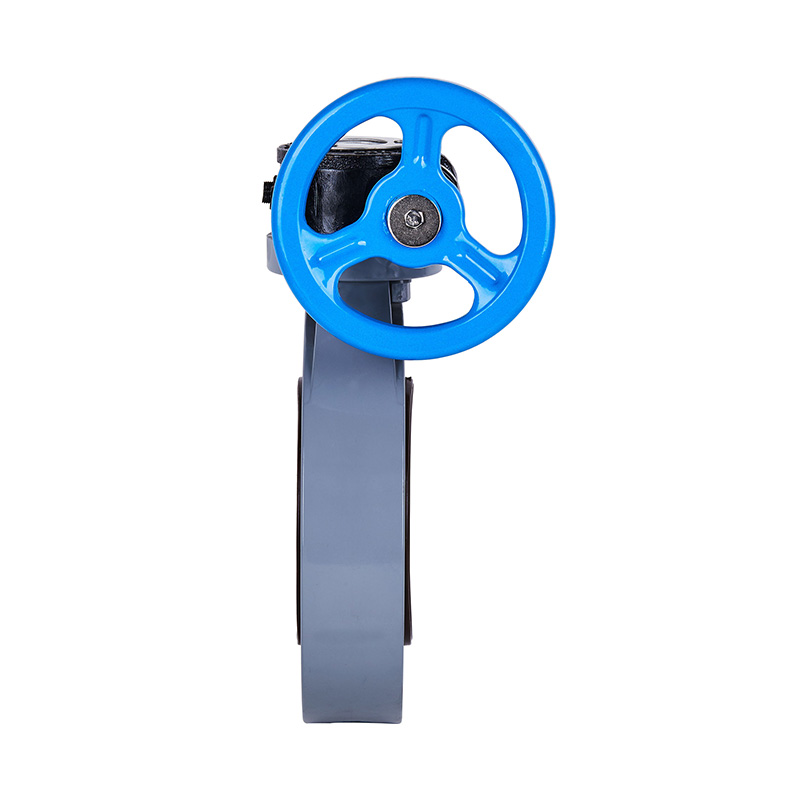

Van bướm bánh răng PVC-C D371X-10V DN40-1000 40A-1000A Tiêu chuẩn JIS

Van bướm mịn DN40-1000 PVC-C hoàn toàn mới, màu xám, DIN, JIS, tiêu chuẩn ANSI, Van nhựa mặt hoàn thiện 4 inch
Tên thương hiệu: KXPV
Model: D371X-10V
ứng dụng: Chung
Chất liệu: Nhựa
Màu sắc: Màu đỏ, Màu đen, Màu đỏ
Nhiệt độ phương tiện: Cao, Trung bình
Áp lực: Trung bình
Nguồn điện: Hướng dẫn sử dụng
Phương tiện: Axit
Cổng kích thước: DN40-1000
Cấu hình:Dưới
Thân máy chất liệu: PVC-C
Kết nối: Mặt sau
Tiêu chuẩn: GB/T27725
ứng dụng: Công nghiệp
Nhiệt độ hoạt động: -20°C đến 95°C
Thời gian giao hàng: 7 ngày
Tối thiểu số lượng đặt hàng: 1 Chiếc

Mức áp dụng: 1.0Mpa(10bar)

Sản phẩm cấu trúc đặc điểm
1. Van nhỏ gọn và nhẹ nhàng, dễ dàng tháo rời và bảo trì, có thể lắp đặt ở mọi vị trí.
2. Cấu hình đơn giản và thu gọn với mô-men xoắn vận hành thấp, cho phép xoay 90° nhanh chóng để mở nhanh.
3. Đặc tính tính toán tuyến tính với hiệu suất điều chỉnh tuyệt vời

Danh sách ứng dụng giới hạn nhiệt độ

Chất liệu Nhiệt độ trung bình oC Chất liệu Nhiệt độ trung bình oC
PVC-C -20oC~ 95oC PVC-U -5oC~ 45oC
FRPP -20oC~ 120oC PPH -20oC~ 110oC
PVDF 40oC ~ 150oC

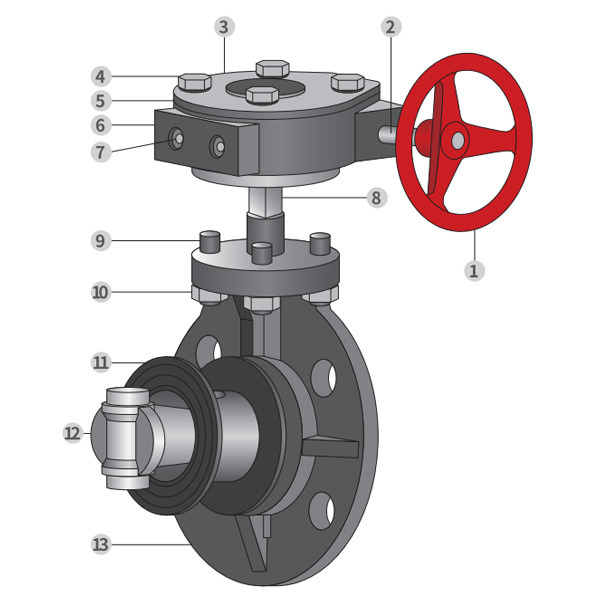

Phần vật liệu bảng

Không.

Name

Chất liệu

1

bánh xe băng đảng, hợp kim nhôm

2

Gấu bánh giun Thép

3

Dữ liệu IP Nhôm tấm

4

Bu lông lục giác Thép,Thép không gỉ

5

Mũ bánh giun băng đảng, hợp kim nhôm

6

bánh giun băng đảng, hợp kim nhôm

7

Giới hạn lông Thép,Thép không gỉ

8

Cây thông Thép,Thép không gỉ

9

tùy chỉnh hai đầu Thép,Thép không gỉ

10

Đa ốc lục giác Thép,Thép không gỉ

11

Niêm phong cao su EPDM,FPM
12 Tấm van FRPP,PVDF,PVC-C,PVC-U,PPH
13 Thân hình FRPP,PVDF,PVC-C,PVC-U,PPH

Bản vẽ chi tiết lắp ráp bướm loại bánh răng sâu

Phần vật liệu bảng

KHÔNG.

Part name

Chất liệu

Số lượng.

1

bánh xe gang

1

2

bánh giun gang

1

3

Ghim Thép

1

4

Cúp vàng FRPP

4

5

Thân hình FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Tấm van FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Niêm phong cao su EPDM,FPM

1

8

Cây thông Thép,Thép không gỉ

1

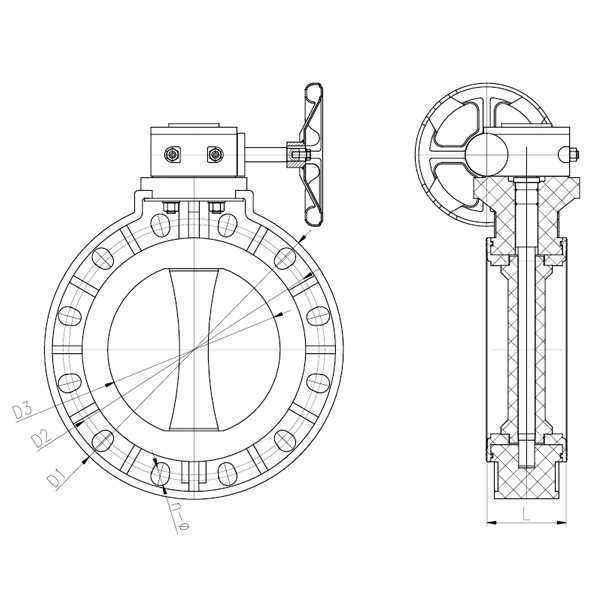

Resource list

ĐN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
