Van tự động

Một van tự động là loại van tự động điều chỉnh trạng thái đóng hoặc mở dựa trên các tín hiệu điều khiển bên ngoài (như nhiệt độ, áp suất, tốc độ dòng chảy hoặc mức chất lỏng). So với van thủ công truyền thống, van tự động có thể cung cấp khả năng điều khiển chính xác mà không cần can thiệp thủ công và được sử dụng rộng rãi trong tự động hóa công nghiệp, kỹ thuật hóa học, dầu khí, xử lý nước thải và các lĩnh vực khác cần kiểm soát chất lỏng chính xác. Nguyên lý làm việc của nó dựa trên một số yếu tố chính, bao gồm tín hiệu điều khiển, bộ truyền động và cơ chế phản hồi.

Đầu vào và xử lý tín hiệu

Hệ thống điều khiển của van tự động thường nhận được nhiều tín hiệu cảm biến khác nhau từ các thiết bị hiện trường. Tín hiệu đầu vào phổ biến bao gồm cảm biến áp suất, cảm biến nhiệt độ, cảm biến mức chất lỏng, đồng hồ đo lưu lượng, v.v. Những cảm biến này liên tục theo dõi trạng thái chất lỏng trong đường ống hoặc thùng chứa và truyền dữ liệu đến hệ thống điều khiển tự động. Dựa trên dữ liệu thời gian thực được các cảm biến thu thập, hệ thống điều khiển tự động xử lý tín hiệu và tạo ra các lệnh điều khiển, hướng dẫn van thực hiện các hành động đóng hoặc mở cụ thể hoặc điều chỉnh độ mở của van.

Thiết bị truyền động

Cơ cấu chấp hành của van tự động có nhiệm vụ thực sự vận hành van theo tín hiệu điều khiển. Các loại thiết bị truyền động thường bao gồm:

• Thiết bị truyền động điện: Chúng sử dụng động cơ điện để xoay thân van để mở hoặc đóng van. Thiết bị truyền động điện phù hợp cho các ứng dụng yêu cầu điều chỉnh độ mở chính xác và có thể đạt được khả năng kiểm soát dòng chảy liên tục.
• Thiết bị truyền động khí nén: Chúng sử dụng khí nén để dẫn động pít-tông theo chuyển động tuyến tính để mở hoặc đóng van. Bộ truyền động khí nén thường được sử dụng trong các ứng dụng yêu cầu phản ứng nhanh và có thể hoàn thành thao tác đóng mở trong thời gian ngắn.
• Thiết bị truyền động thủy lực: Chúng sử dụng áp suất của dầu thủy lực để dẫn động piston, từ đó mở hoặc đóng van. Bộ truyền động thủy lực có công suất đầu ra mạnh hơn và phù hợp với môi trường áp suất cao, tải trọng cao.

Bộ truyền động tự động điều chỉnh độ mở van theo hướng dẫn từ hệ thống điều khiển. Trong các van điều chỉnh (chẳng hạn như van điều khiển), độ mở của van được điều chỉnh liên tục để đảm bảo tốc độ dòng chảy hoặc áp suất chính xác ở giá trị đã đặt. Trong các van bật tắt (chẳng hạn như van bi, van cổng, v.v.), van ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Hệ thống phản hồi và kiểm soát

Để đảm bảo van tự động thực hiện chính xác các lệnh điều khiển, van tự động thường được trang bị hệ thống phản hồi. Cảm biến vị trí giám sát việc mở van thực tế và truyền dữ liệu trở lại hệ thống điều khiển. Nếu độ mở van không khớp với giá trị cài đặt, hệ thống điều khiển sẽ điều chỉnh bộ truyền động dựa trên tín hiệu phản hồi để đạt được hiệu quả mong muốn. Cơ chế phản hồi này đảm bảo van phản ứng chính xác và điều chỉnh trạng thái chất lỏng, điều này rất quan trọng, đặc biệt là trong các ứng dụng yêu cầu kiểm soát độ chính xác cao (như quy trình hóa học tinh vi hoặc xử lý nước).

Hệ thống điều khiển cũng giám sát trạng thái hoạt động của van theo thời gian thực, phân tích mọi bất thường, chẳng hạn như quá nhiệt, quá áp hoặc tắc nghẽn. Nếu phát hiện tình huống bất thường, hệ thống điều khiển sẽ kịp thời đưa ra cảnh báo và tự động điều chỉnh tương ứng hoặc tắt hệ thống để ngăn ngừa hư hỏng thiết bị nghiêm trọng hơn hoặc xảy ra sự cố trong quá trình.

Hệ thống dẫn động của van tự động là thành phần cốt lõi của nó, chịu trách nhiệm điều khiển việc đóng, mở hoặc điều chỉnh van dựa trên các tín hiệu điều khiển. Việc lựa chọn và thiết kế hệ thống truyền động ảnh hưởng trực tiếp đến tốc độ phản ứng, độ chính xác, độ ổn định và sự phù hợp của van cho các ứng dụng khác nhau. Các phương pháp kích hoạt van tự động phổ biến bao gồm truyền động bằng điện, khí nén và thủy lực. Mỗi phương pháp truyền động có nguyên tắc làm việc cũng như ưu điểm và nhược điểm khác nhau, do đó việc lựa chọn phải dựa trên các điều kiện vận hành cụ thể.

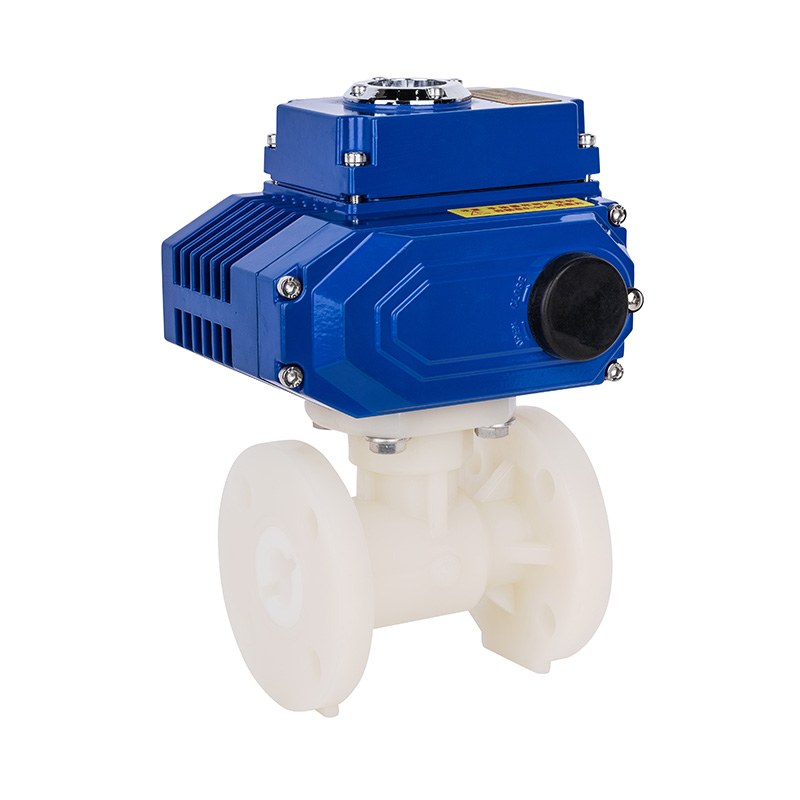

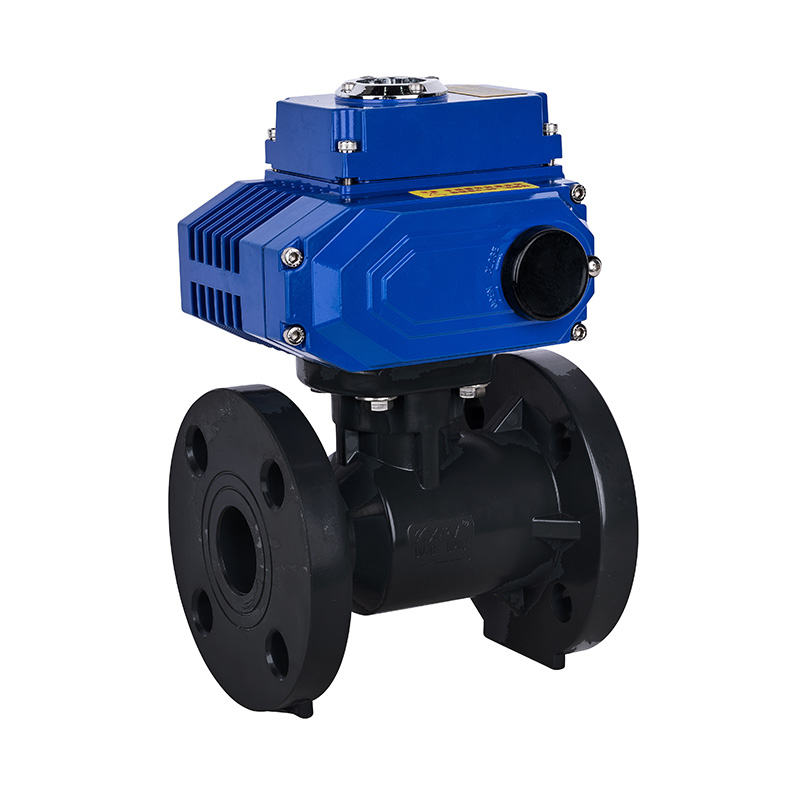

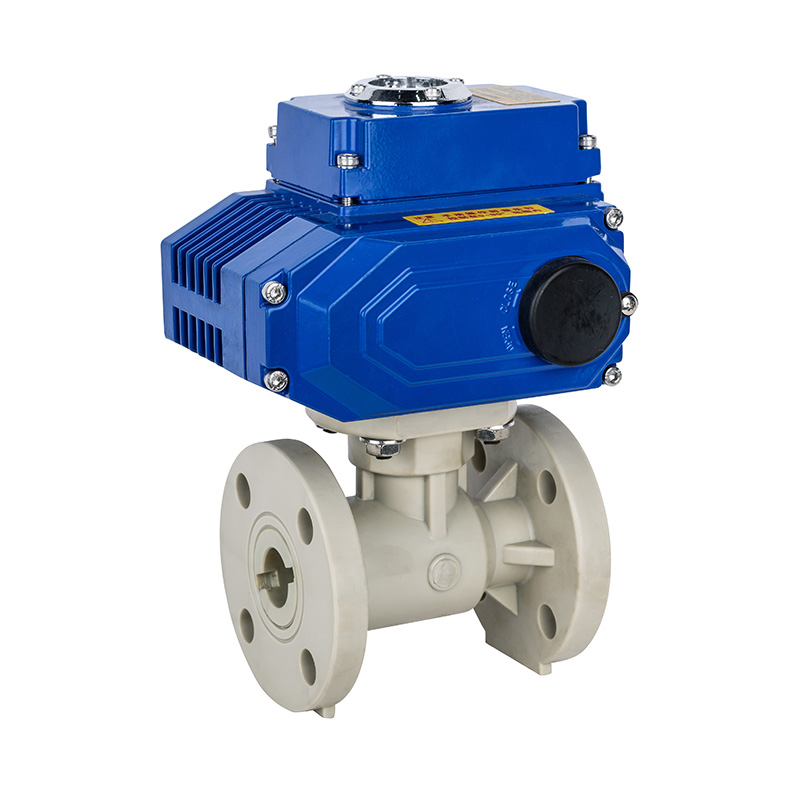

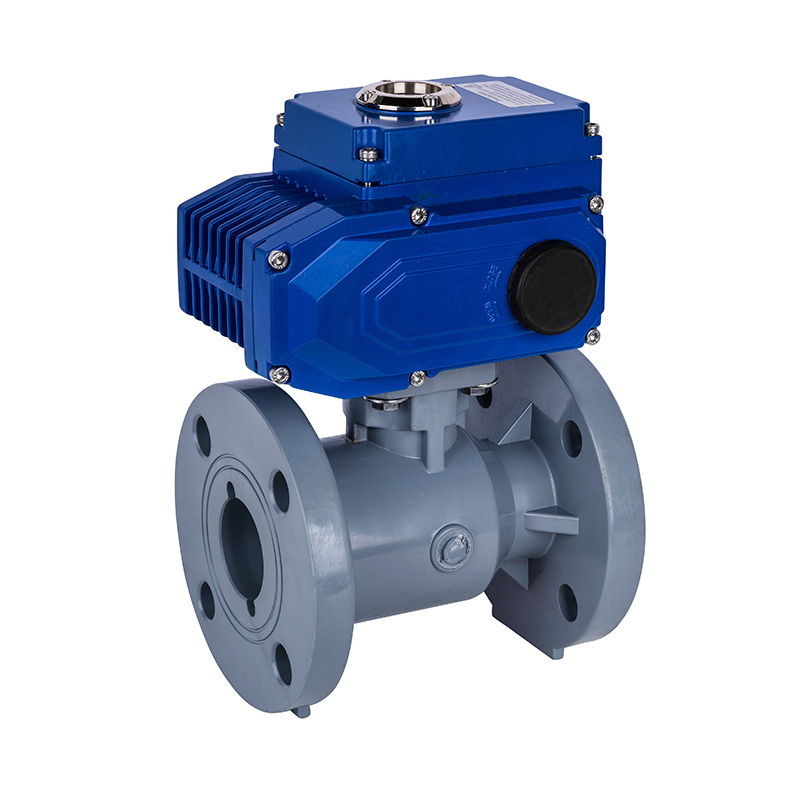

Truyền động điện

Truyền động điện là một trong những phương pháp truyền động phổ biến nhất cho van tự động. Nó sử dụng động cơ điện để quay thân van, điều khiển việc mở van. Truyền động bằng điện được sử dụng rộng rãi trong các ứng dụng đòi hỏi phải kiểm soát chính xác dòng chảy và áp suất, chẳng hạn như trong ngành công nghiệp hóa chất, thực phẩm và đồ uống và dược phẩm.

• Nguyên tắc làm việc : Thiết bị truyền động điện thường bao gồm động cơ điện, hộp số, thân van và bộ điều khiển. Khi nhận được tín hiệu điều khiển, động cơ điện khởi động, hộp số chuyển đổi chuyển động quay thành chuyển động quay của thân van, từ đó điều chỉnh độ mở của van. Truyền động bằng điện cung cấp khả năng kiểm soát lưu lượng hoặc áp suất có độ chính xác cao dựa trên nguồn điện.

Ưu điểm :

• Kiểm soát chính xác : Cho phép điều chỉnh lưu lượng liên tục, phù hợp với các ứng dụng yêu cầu độ chính xác cao trong kiểm soát lưu lượng.
• Độ tin cậy cao : Hệ thống truyền động điện ổn định và phù hợp để vận hành lâu dài, bảo trì tương đối đơn giản.
• Tích hợp dễ dàng : Truyền động điện có thể được tích hợp liền mạch với các hệ thống điều khiển tự động hóa (như PLC, DCS), hỗ trợ giám sát và vận hành từ xa.

Nhược điểm :

• Tốc độ phản hồi chậm hơn : So với truyền động bằng khí nén, truyền động bằng điện có tốc độ phản hồi tương đối chậm hơn, có thể không phù hợp với các ứng dụng yêu cầu phản hồi nhanh.
• Tiêu thụ năng lượng cao hơn : Bộ truyền động điện tiêu thụ nhiều năng lượng hơn, đặc biệt trong các ứng dụng cần điều chỉnh thường xuyên, điều này có thể dẫn đến chi phí điện cao hơn.

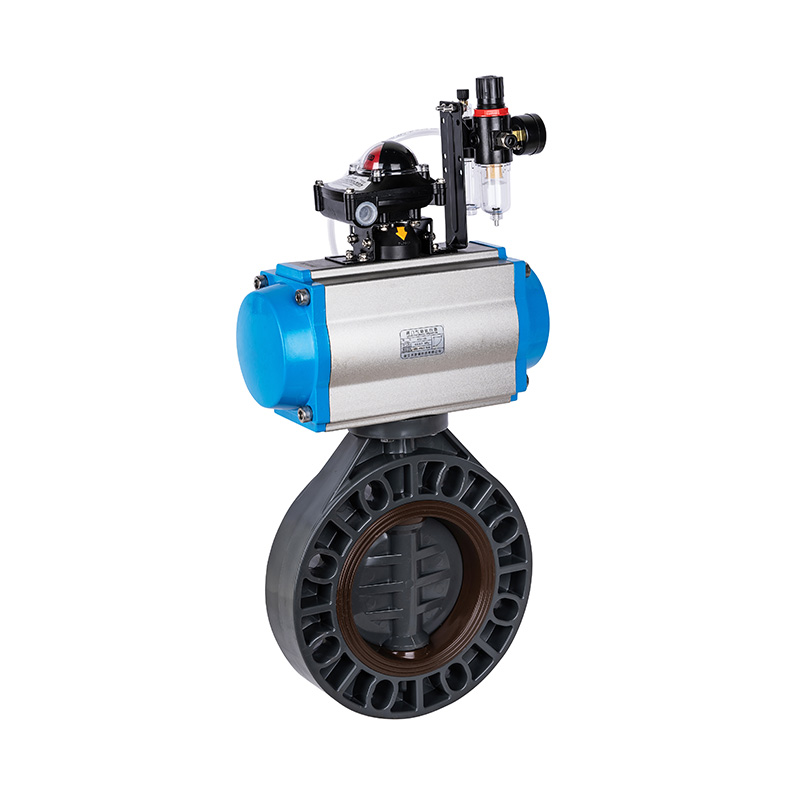

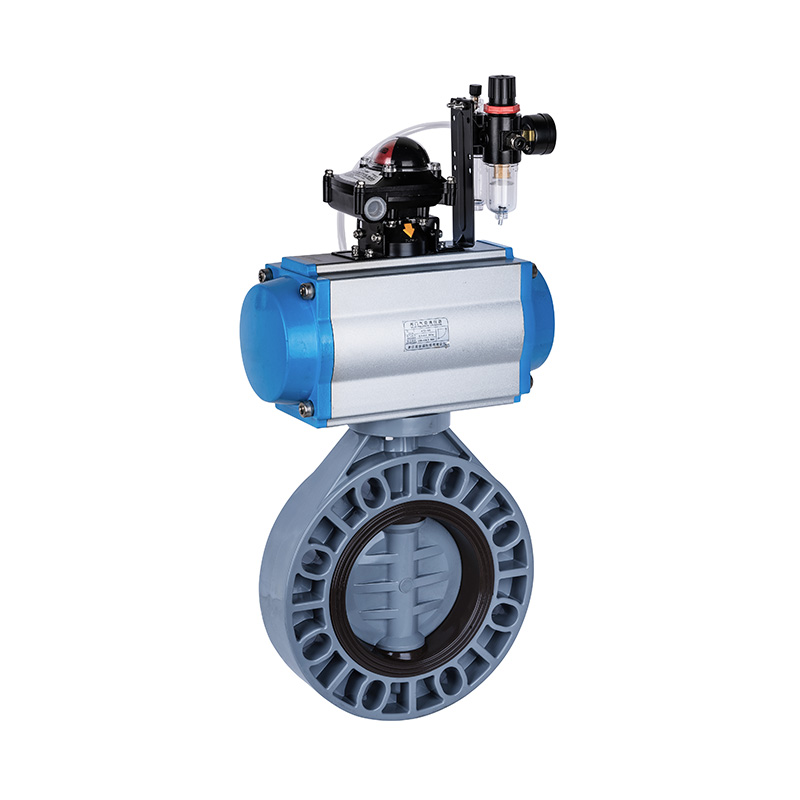

Truyền động bằng khí nén

Truyền động bằng khí nén sử dụng khí nén để dẫn động pít-tông theo chuyển động tuyến tính, từ đó mở, đóng hoặc điều chỉnh van. Truyền động bằng khí nén được sử dụng rộng rãi trong các ứng dụng yêu cầu đóng mở nhanh chóng, chẳng hạn như trong các ngành công nghiệp hóa dầu, dược phẩm và chế biến thực phẩm.

• Nguyên tắc làm việc : Bộ truyền động khí nén có một piston bên trong. Khi tín hiệu điều khiển được gửi đi, khí nén đi vào bộ truyền động và bằng cách thay đổi áp suất không khí, nó sẽ đẩy pít-tông, từ đó điều khiển việc đóng mở van. Truyền động bằng khí nén được đặc trưng bởi tốc độ phản ứng nhanh, cho phép đóng mở van nhanh chóng.

Ưu điểm:

• Tốc độ phản hồi nhanh: Truyền động bằng khí nén có thời gian đáp ứng ngắn, phù hợp cho các ứng dụng yêu cầu đóng mở nhanh.
• Mô-men xoắn cao: Truyền động bằng khí nén có thể tạo ra mô-men xoắn cao, phù hợp với các loại van có kích thước lớn.
• Tiêu thụ năng lượng thấp: Hệ thống khí nén có mức tiêu thụ năng lượng thấp, đặc biệt trong trường hợp đóng mở van thường xuyên.

Nhược điểm:

• Yêu cầu chất lượng không khí cao: Hệ thống khí nén yêu cầu khí nén chất lượng cao. Nếu không khí chứa hơi ẩm hoặc tạp chất, nó có thể ảnh hưởng đến hiệu suất của hệ thống truyền động.
• Vấn đề dao động áp suất: Trong trường hợp áp suất không ổn định hoặc chất lượng khí nén kém, độ chính xác và độ tin cậy của hoạt động truyền động bằng khí nén có thể bị ảnh hưởng.

Truyền động thủy lực

Truyền động thủy lực dẫn động bộ truyền động thông qua áp suất của dầu thủy lực, nhờ đó đạt được khả năng mở, đóng hoặc điều chỉnh van. Truyền động thủy lực phù hợp cho các ứng dụng yêu cầu tải trọng cao và điều chỉnh độ chính xác cao, chẳng hạn như kiểm soát chất lỏng áp suất cao và các ứng dụng công nghiệp nặng.

• Nguyên tắc làm việc: Bộ truyền động thủy lực điều khiển áp suất làm việc của bơm thủy lực, bơm chất lỏng vào bộ truyền động để điều khiển van mở hoặc đóng. Truyền động thủy lực có thể cung cấp mô-men xoắn cao, thích hợp để làm việc trong môi trường tải trọng và áp suất cao.

Ưu điểm:

• Khả năng chịu tải cao: Truyền động thủy lực can generate high thrust, suitable for high-pressure or high-load applications.
• Độ ổn định tốt: Hệ thống thủy lực có thể đạt được sự điều chỉnh trơn tru, đặc biệt thuận lợi trong việc điều khiển chính xác.

Nhược điểm:

• Tiêu thụ năng lượng cao hơn: Hệ thống thủy lực có mức tiêu thụ năng lượng cao hơn, đặc biệt khi cần vận hành liên tục.
• Chi phí bảo trì cao: Hệ thống thủy lực thường phức tạp hơn và yêu cầu kiểm tra thường xuyên các bộ phận như dầu, máy bơm và van, dẫn đến chi phí bảo trì cao hơn.

Các yếu tố cần xem xét khi chọn phương pháp truyền động

Khi chọn phương pháp dẫn động cho van tự động, ngoài việc xem xét các điều kiện hoạt động của van (như đặc tính chất lỏng, áp suất, tốc độ dòng chảy, v.v.), cũng cần xem xét các yếu tố sau:

• Yêu cầu về thời gian đáp ứng: Truyền động bằng khí nén phù hợp cho các ứng dụng yêu cầu phản hồi nhanh, trong khi truyền động bằng điện phù hợp cho các ứng dụng yêu cầu độ chính xác điều khiển cao hơn.
• Khả năng tải: Bộ truyền động thủy lực phù hợp cho các ứng dụng đòi hỏi lực đẩy cao và tải trọng nặng, trong khi bộ truyền động điện phù hợp cho các ứng dụng tải từ nhỏ đến trung bình.
• Tính ổn định của hệ thống: Nếu cần độ ổn định hệ thống cao và cần tích hợp vào hệ thống tự động hóa thì bộ truyền động điện là lựa chọn lý tưởng.
